Темброблок на TA7630 с двуполярным питанием
Tags: [preamp]
Хочу поделиться очень простым, но в тоже время неплохим по качеству звука двухканальным электронным регулятором громкости, баланса, тембра НЧ и ВЧ с управлением от переменных резисторов.
Кто-то скажет, что такие микросхемы значительно уступают по качеству схемам на ОУ и лишь годятся для аппаратуры проведения увеселительных мероприятий. В этом есть доля истины, гармонические искажения и шумы у спецмикросхем выше, но в отличии от схем на ОУ, переменные резисторы не регулируют непосредственно сам сигнал, а регулируют напряжение, которым управляются каскады обработки сигнала в микросхеме. Поэтому снижаются требования к переменным резисторам - можно использовать одинарные, с линейной характеристикой, их можно размещать на длинном шлейфе в нужном месте корпуса усилителя не опасаясь наводок.
Схема
Микросхема TA7630 питается двуполярным напряжением, это дает отсутствие звуков переходных процессов при подключении данного темброблока к усилителю с двуполярным питанием. На схеме не показаны элементы питания и делители на входе. У микросхемы TA7630 КГ составляет 0,1 %, но может расти с повышением входного напряжения. На уровень шума может влиять качество питания и трассировка платы. Я постарался сделать трассировку платы максимально качественной, чтобы выжать из микросхемы все на что она способна. Что могу сказать, звучит этот темброблок весьма неплохо и не шумит. Можно отметить плавную регулировку частот и громкости.
Детали
Возможной проблемой при повторении будет приобретение оригинальной микросхемы TA7630 (Toshiba). В файле печатной платы детали промаркированы (нужно наводить на них курсор мыши). Стабилизаторы я использовал КР1181ЕН6 и КР1199ЕН6 производства "Интеграл" (РБ) - это вроде как аналоги 78L06 и 79L06. Конденсаторы: SMD керамические, размера 0805 или меньше, к электролитическим нет особых требований, в сигнальных цепях - только плёночные.

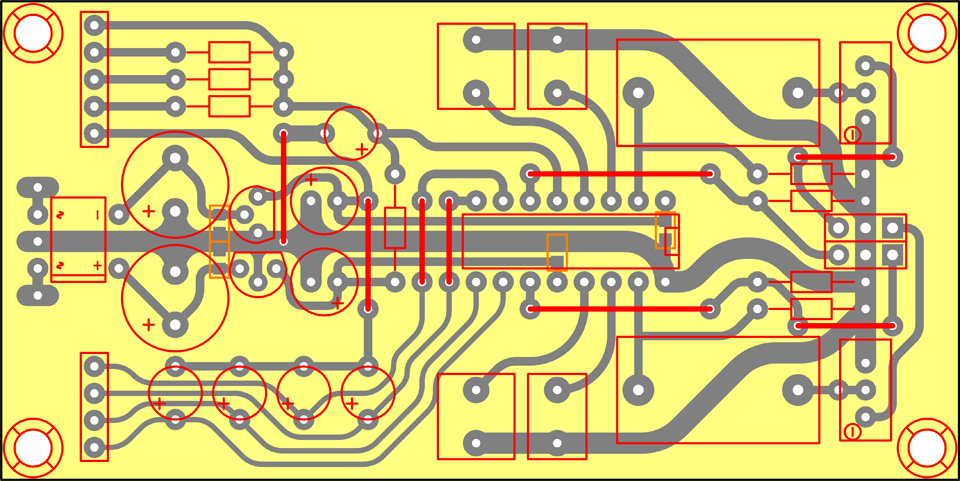

Плата
Фото
Файлы:
- Datasheet: TA7630.pdf
- Плата: TA7630DualP.zip
