Защита АС, альтернатива китайским КИТ-ам с ali и ebay
Tags: [add]
Здесь представлена защита акустических систем от появления на выходах усилителя постоянного напряжения, а также звуков переходных процессов при включении и выключении. Применена в моих самодельных усилителях. Сейчас много изделий такого рода можно купить на ali и ebay, но мне захотелось сделать свое.
Что в ней такого хорошего? Независимость каналов, чёткий и быстрый момент включения и выключения реле, малые габариты печатной платы, универсальность питания, двухцветная индикация работы.

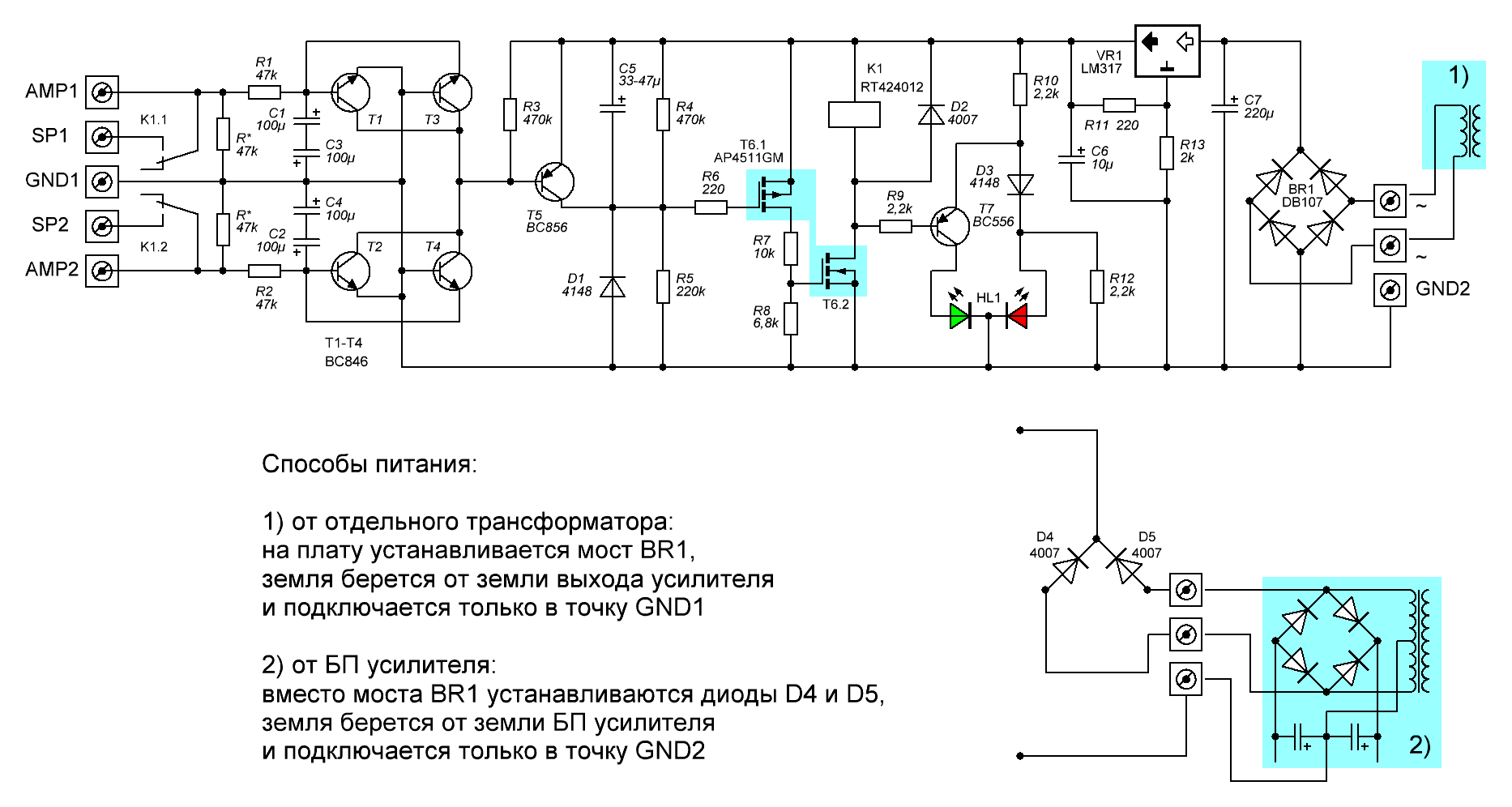

Схема (с доработками):

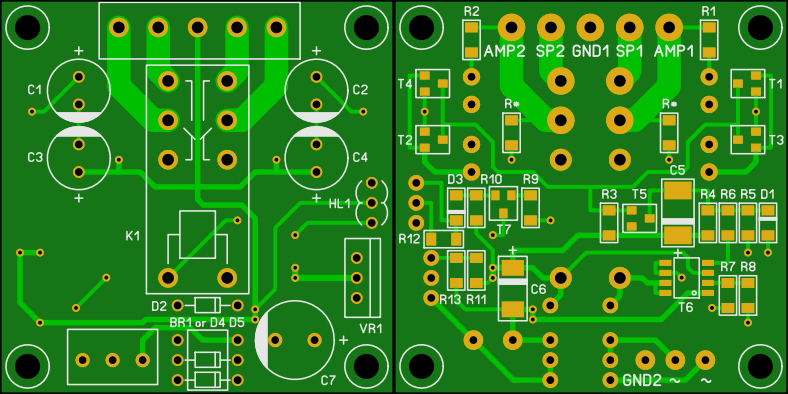

Плата (с доработками)
Фото первой платы
После сборки и проверки этой защиты были допаяны резисторы, обозначенные на схеме R* номиналом 47K, чтобы после аварийного срабатывания могли разряжаться конденсаторы C1-C4. Без них защита слишком долго остается в режиме аварийного срабатывания, даже если постоянка уже пропала. В архиве лежит уже доработанный файл платы.
Скачать:
- Схема в формате Splan70: SPProt2_spl7.zip
- Плата (доработанная): SPProt2Plus.zip
- Плата питания: EI30.zip
